تابلوی دورمتغیر چند؟

اگر هدفتان از خواندن این مطلب کسب قیمت تابلوی دورمتغیر (اینورتر) باشد، متاسفانه ناامید خواهید شد؛ اما پیشنهاد می کنم قبل از خرید یک تابلوی مخصوص آبرسانی حتما دقایقی را به خواندن این مطلب اختصاص دهید؛ در صورت نیاز به کسب قیمت نیز می توانید به راحتی با مجموعه توان رسان تماس بگیرید.

پیش از هر چیز ذکر این نکته ضروری به نظر می رسد که هدف از نگارش این مطلب به هیچ عنوان تخریب محصولات همکاران و تولیدکنندگان این بخش صنعت ساختمان نیست و تنها مقصود آن، اهتمام در جهت آشناسازی خریداران این محصولات با عوامل موثر در قیمت محصول است.

ادوات اصلی یک تابلو برق دورمتغیر جهت کنترل پمپ ( و یا فن)، بسته به تعداد پمپ ها و اینورترهای پروژه، می تواند شامل موارد زیر باشد اما محدود به آن ها نشود:

1. فریم (Frame) یا قاب تابلو : تمامی ادوات تابلوها بر روی فریم یا داخل آن سوار می شوند، وظیفه اصلی فریم ایجاد محیط امن برای اتصالات الکتریکی و محافظت از قطعات در مقابل ضربه و پاشش احتمالی آب است.
2. عایق بندی (فومی یا تزریقی) : جهت عایق بندی درب تابلو و ممانعت از ورود آب از بالا و کناره های درب استفاده می شوند؛ در دو نوع فومی (مثل درزگیر درب و پنجره) و تزریقی می باشند؛ عایق تزریقی قیمت بالاتر، عمر طولانی تر و عملکرد بهتری دارد.
3. فن خنک کننده : جهت تهویه هوای داخل تابلو و کاهش گرمای حاصل از کارکرد ادوات تابلو استفاده می شود؛ عملکرد صحیح آن می تواند مانع از آسیب به قطعات تابلو و بروز آتش سوزی گردد.
4. دستگاه اینورتر : وظیفه کنترل دور پمپ با تغییر فرکانس را بر عهده دارد؛ اینورترها بسته به نوع کارکرد مدنظر مدل های متفاوتی دارند، برای صنعت تاسیسات، باید از مدل های مخصوص عملکرد پمپ و فن استفاده شود.
5. منبع تغذیه : قطعه ای به نسبت ارزان قیمت، که وجود آن خیال شما را آسیب به اینورتر آسوده می سازد و مانع از اعمال هزینه گزاف جهت تعمیر یا تعویض اینورتر خواهد شد.
6. رله : ادواتی مثل PLC و اینورتر، بر روی خود رله دارند، اما در صورت آسیب به آن ها، هزینه تعویض این قطعات بسیار بیشتر از تعویض رله های معمولی است، لذا توصیه می شود جهت کاهش هزینه های نگه داری، از رله اضافه در تابلو استفاده شود.
7. کنتاکتور : جهت قطع و وصل پمپ ها به برق شهر استفاده می شوند؛ در مواردی که از یک اینورتر برای کنترل چندین پمپ استفاده شود، برای هر پمپ به دو عدد کنتاکتور جهت قطع و وصل بین اینورتر و برق Main نیاز است؛ لازم به توجه است که اگر سیستم اینترلاک برای آن ها در نظر گرفته نشود، امکان آسیب به اینورتر و پمپ بسیار افزایش می یابد.
8. کلید حرارتی به همراه کمکی (یا بی متال و فیوز) : کلید حرارتی، با سنجش آمپر مصرف شده در صورت جریان کشی بیش از حد مجاز سیستم را قطع می کند تا آسیبی به ادوات وارد نشود.
9. فیوز مینیاتوری تک فاز یا سه فاز : مانند تمامی فیوزها وظیفه محافظت را بر عهده دارند.
10. داکت، ریل، سیم، ترمینال ها : ادواتی که ممکن است بسیار بی اهمیت به نظر برسند، ولی استفاده از ادوات استاندارد، عمر محصول و اطمینان استفاده و عملکرد آن را افزایش می دهد، در هنگام عیب یابی سرعت کار را بالا می برد و یا در ادواتی مثل ترمینال ها، از رخ دادن اتفاقاتی نظیر باز شدن سیم های فاز از داخل ترمینال به علت جنس ضعیف آن ها ممانعت می گردد.
11. کلید قطع امرجنسی : برای قطع برق سیستم در مواقع اضطرار یک ضرورت بر روی هر مدل از تابلوها خواهد بود.
12. چراغ و هشدار صوتی : جهت آگاه سازی ساکنین از بروز مشکل در سیستم.
13. PLC یا بُرد الکترونیکی : قطعه ای ضروری در بوسترپمپ ها جهت برنامه ریزی کامل تر عملکرد پمپ ها در جهت کاهش مصرف انرژی، استهلاک پمپ ها و عملکرد بهینه سیستم.
14. HMI : ممکن است در بسیاری از موارد بتوان بدون سیستم HMI (که رابط گرافیکی لمسی بین کاربر و سیستم است)، کار را انجام داد، اما بودن یک سیستم HMI با طراحی ویژه برای سیستم آبرسانی، عملیاتی نظیر راه اندازی، انجام تنظیمات، بررسی دوره ای سیستم، بررسی خطاها و زمان رخداد آن ها، حذف پمپ معیوب از چرخه عملکرد و بسیاری از مزایای دیگر بدون نیاز به حضور اپراتور دوره دیده و توسط خود ساکنین به راحتی قابل انجام خواهد بود.
15. سنسور یا ترنسمیتر فشار (Pressure Transmitter) :  جهت سنجش فشار محبوس داخل لوله و مقایسه آن با مقدار فشار مورد نیاز از سنسور یا ترنسمیتر فشار استفاده می شود؛ باید توجه داشت که قیمت این قطعه، معمولا روی قیمت تابلو حساب نمی شود! در حالی که سیستم های توان رسان همگی به همراه سنسور فشار مناسب به خریداران ارائه می گردد.
16. کنترل فاز : در مواردی که از چند پمپ سه فاز با یک اینورتر استفاده شود، ضروری است که جهت بررسی دو فاز شدن پمپ ها، از یک قطعه به نام کنترل فاز استفاده گردد که مانع از بروز آسیب جدی به مجموعه تاسیسات و تابلو گردد.

همان طور که می بینید، ادوات زیادی در تعیین قیمت نهایی محصول موثرند؛ برخی از آن ها به راحتی قابل ارزیابی و مقایسه هستند، مثلا اینورترها را می توان با بررسی امکاناتشان، ارائه خدمات پس از فروش از سوی شرکت های فروشنده آن ها، اعتبار جهانی برند آن،مقایسه نمود و در مورد به قیمت بودن آن ها اظهار نظر کرد. مواردی هم وجود دارند که مقایسه آن ها به این سادگی نیست؛ برای مثال ضخامت ورق فریم تابلو، کیفیت رنگ بدنه، نوع عایق بندی درب، کیفیت لولا و قفل، جنس سیم ها و کدگذاری صحیح آن ها، جنس و کیفیت ترمینال ها و … می توانند تفاوت چند صد هزار تومانی بین قیمت یک تابلو با تابلوی دیگر ایجاد کنند.

بسیاری از شرکت های سازنده ممکن است از ادوات دارای گارانتی استفاده نکنند، فریم، لولاها، ترمینال ها و . . . را از جنس ضعیف استفاده کنند، از درایوهای چینی که عموما به صورت قاچاق و بدون پشتوانه و گارانتی وارد کشور می شوند استفاده کنند و یا خیلی از ادوات ذکر شده را در تابلوهایشان استفاده نکنند؛ نتیجه این انتخاب ها، محصولی ارزان تر از یک محصول استاندارد با امکانات ایمنی مناسب خواهد بود؛ در بسیاری از موارد، حتی این تفاوت ها برای مشتری تشریح نمی گردد.

جدای از موارد فوق، عواملی مثل گارانتی خود تابلو و ارائه آن توسط یک مجموعه معتبر، لحاظ شدن/نشدن هزینه نصب و راه اندازی در قیمت تابلو، نیاز یا عدم نیاز به اپراتور دوره دیده جهت اعمال تغییرات در عملکرد سیستم، همگی مواردی هستند که می توانند تفاوت قیمت گاهی چشمگیر در دو محصول با مشخصات مشابه ایجاد کنند؛ به درستی از دیرباز گفته اند که هیچ ارزانی و هیچ گرانی بی دلیل نیست.

شرکت توان رسان، از شما عزیزان دعوت می کند که قبل از خریداری محصولات، با حضور در این مجموعه از امکانات آن بازدید نمایید، نمونه کالاها را از نزدیک مورد بررسی قرار دهید و از مشاوره کارشناسان این مجموعه جهت دریافت پیشنهاد اختصاصی متناسب با پروژه خود به رایگان بهره مند شوید.

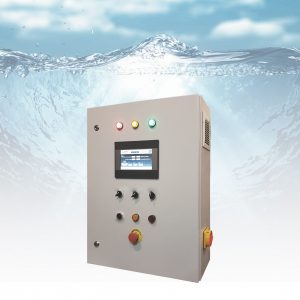

در حال حاضر، دپارتمان صنعت ساختمان شرکت توان رسان، علاوه بر تولید تابلوبرق به صورت سفارشی برای پروژه های دور ثابت و دورمتغیر (تابلوهای TR Series را از اینجا ببینید)، اینورترهای کامپکت مخصوص پمپ را نیز در دو مدل TRG300 و Steadypres 2.0 به مشتریان عرضه می دارد.

در مجموعه توان رسان، امکان کسب مشاوره رایگان برای انتخاب محصول مناسب برای شما عزیزان فراهم شده است؛ کافیست با کارشناسان ما با شماره 02127694444 تماس حاصل فرمایید. این مشاوره محدود به محصولات این شرکت نمی شود و شما می توانید بابت تمامی مشکلات مربوط به سیستم آبرسانی خود با ما به رایگان مشورت کنید.
